雙針壓力表

    YZS-102雙針壓力表主要用于機車車輛上用來測量液壓系統或儲氣缸的壓力，也可用于對銅合金、錫鉛合金釬焊無腐蝕性，非結晶和凝固的各種介質的壓力測量。雙針壓力表可同時測量兩個相同或不相同（兩者之差一般應不大于標度范圍上的限制的1/3）的壓力。
雙針壓力表結構原理：
1、儀表由兩套各自獨立的測量系統和指示裝置等組成。
2、雙針壓力表的工作原理是基于彈性元件（測量系統中的彈簧管）的彈性變形。即在被測介質的壓力作用下，迫使兩彈簧管之末端各自產生相應的位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于此輪軸上的紅、黑指針將兩個被測值分別在刻度盤上指示出來。
雙針壓力表主要技術指標：

型號	精度等級	使用環境條件	溫度影響	測量范圍（Kpa）
YZS-102	1.5	5~60℃，相對濕度 不大于80%	使用溫度如偏離20±5℃時，其溫度附加誤差 不大于0.4%10℃	0~1000  0~1200 0~1600  0~2500

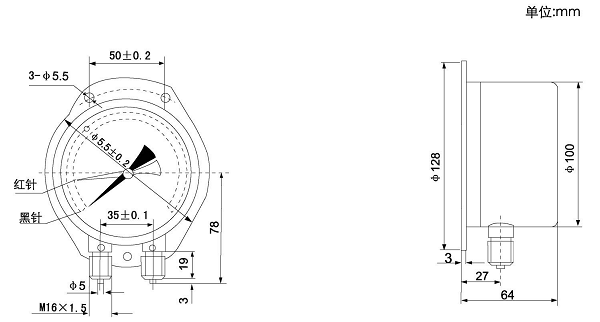

雙針壓力表的外形結構尺寸：
