高溫導波雷達物位計

發布時間：2024-02-20 ??? 瀏覽次數：

測量原理
ZHGW55高溫導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化成物位信號。
ZHGW高溫導波雷達物位計參數
應　　用：液體、高溫高壓工況
測量范圍：纜 30m/桿：6m
過程連接：螺紋、法蘭
介質溫度：-40~400℃
過程壓力：-0.1~4.0Mpa
精　　度：±10mm
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

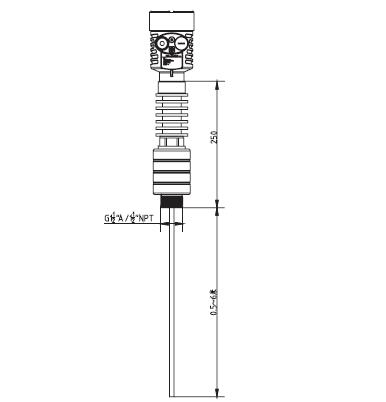

ZHGW高溫導波雷達物位計外型尺寸圖

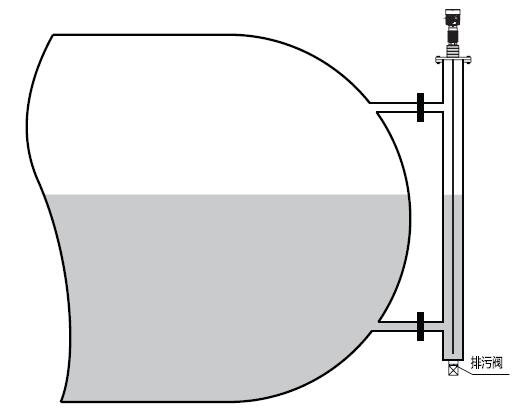

ZHGW高溫導波雷達物位計安裝圖

ZHGW高溫導波雷達物位計選型

單元	參數
防爆	P標準型(非防爆) I隔爆型(Exd II BT4 Gb)
傳感器/纜式探頭	A液體Φ4mm B 固體Φ6mm
過程連接/材料	G G1″/螺紋不銹鋼 N 1″NPT螺紋不銹鋼 Y特殊定制
密封/過程溫度	G 高溫密封/-40~400℃帶散熱器
電子單元	3 (4~20)mA/（24）VDC/HART兩線制 4 (4~20)mA/（-24）VDC /HART四線制 5 (4~20)mA/（-220）VAC /HART四線制
外殼/防護等級	L 鋁/IP67 G 不銹鋼304/IP67
電纜進線	M M20*1.5 N 1/2NPT
特殊約定	Y 特殊定制
